3Dプリンタで親指スイッチ製作 その2

投稿者:マーチン  2018年11月11日
カテゴリ:障碍者全般::3Dプリンタ

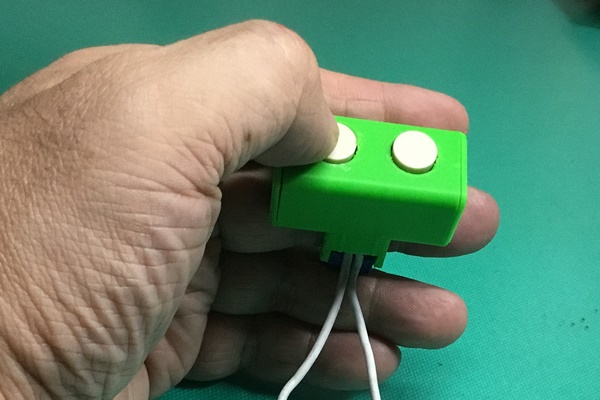

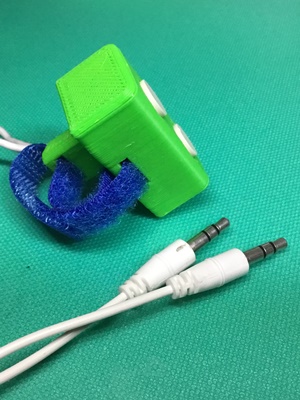

 「親指で操作するスイッチを3Dプリンタで作ってみました」の第2弾。親指で2つのスイッチを押すタイプです。


●3Dデータ

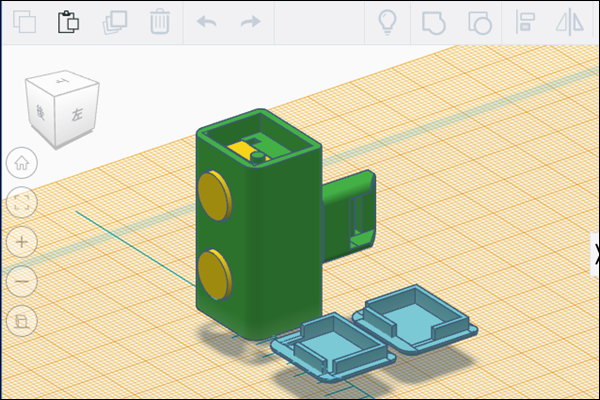

 3Dデータの作製は、Autodeskが無償提供するブラウザベースで3Dモデリングツール「TinkerCAD」を使用しました。

 Thumb2Switch-T02 (AUTODESK TINKERCAD 公開データ)
 個人で使うなら改変を含めて自由に使ってください。但し、それをWebサイトや印刷物で紹介するときは、著作者(バリアフリーパソコンサポート「まほろば」)を明記してください。商用で使うことは禁止します。

●印刷設定

3Dプリンタ: zortrax社 M200
スライサーソフト: Z-SUITE
材料: zortrax社 ABS

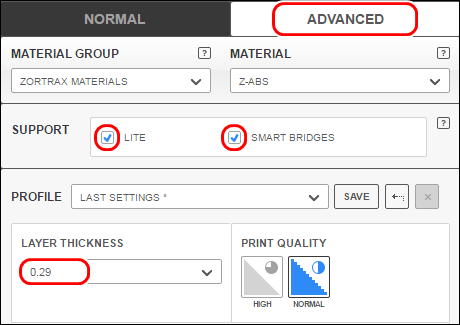

項目設定値備考
SUPPORT ANGLE50°
SUPPORT OFFSETYES
MATERIALZ-ABS
SUPPORT■LITE ■SMART BRIDGES
LAYER THICKNESS0.29 mm
PRINT QUARITYNORMAL

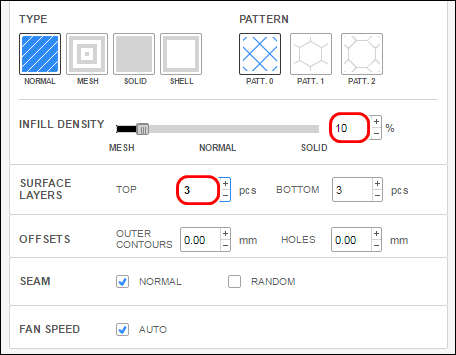

PATTERNPATT.0
INFILL DENSITY10%
SURFACE LAYERSTOP:3 BUTTOM:3

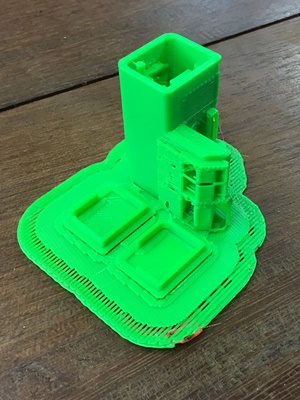

※印刷時間 1時間15分 重量 12g

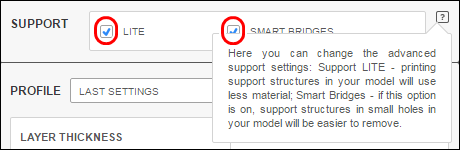

 ここでは、高度なサポート設定を変更することができます:サポートLITE - あなたのモデルの印刷サポート構造物は、より少ない材料を使用します。 スマートブリッジ - このオプションをオンにすると、モデルの小さな穴の構造を簡単に取り外すことができます

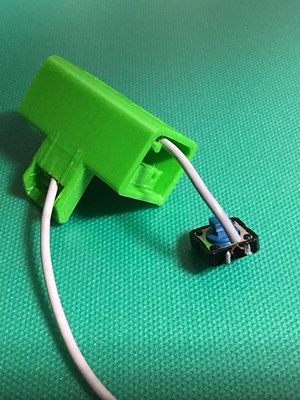

●組み立て
