子供でも作れる３ボタンスイッチ 続編

投稿者：マーチン　 2019年5月2日　
カテゴリ：上肢障碍者向け::スイッチとおもちゃ

　簡単に作れる３ボタンスイッチで「学校の理科教材とコラボできない？」というリクエストにお応えして、こんなのを作ってみました。２連のBDアダプターで、前進、後退を切り替えられます。MaBeee（マビー）もいいけど、これならスイッチを含めて600円ぐらいで作れるし、仕組みが見えて勉強になるし、スマホが要らないです。４年生の学習指導要領からは逸脱しています。

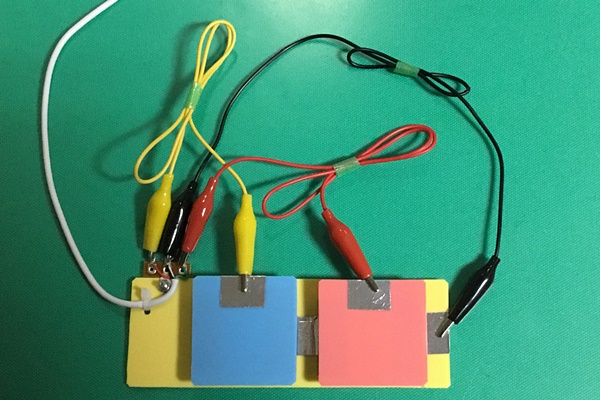

●２ボタンスイッチ

　３ボタンから２ボタンに変更し、手で持って遊ぶために少し小型にしました。

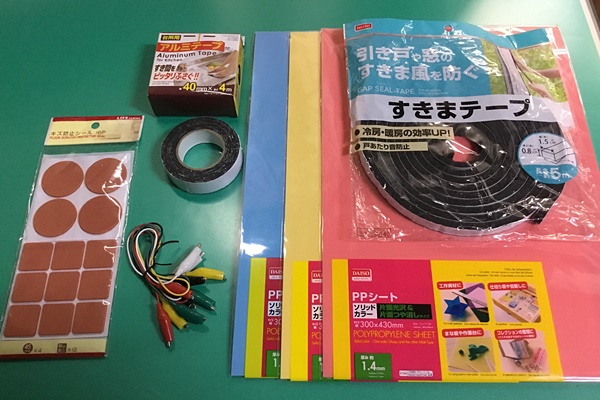

◆購入品
品目金額
【秋月】ワニ口クリップコード　５色　４５ｃｍ180円
すきまテープ 幅15mm 厚さ8mm108円/10
キズ防止シール 厚さ3mm108円/10
PPシート 厚さ1.4mm（赤、青、黄）324円/10
アルミテープ 幅40mm108円/10
両面テープ 幅15mm少々
約300円

◆製作手順

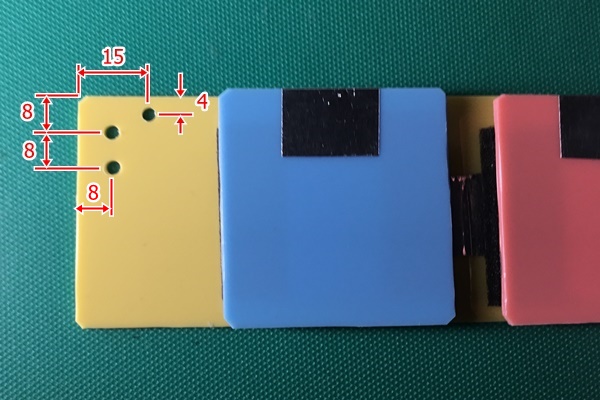

(1)PPシートを、50mm×50mmを２枚（赤、青）と、50mm×150mm（黄）に切る。
(2)黄シートの左側に、直径3.2mmの穴を３個あける。

(3)キズ防止シールを幅10mmに切り、２か所に貼る。
(4)その上から、幅20mmに切ったアルミテープを横断させる。右端は、裏側に20mmぐらい折り曲げる。

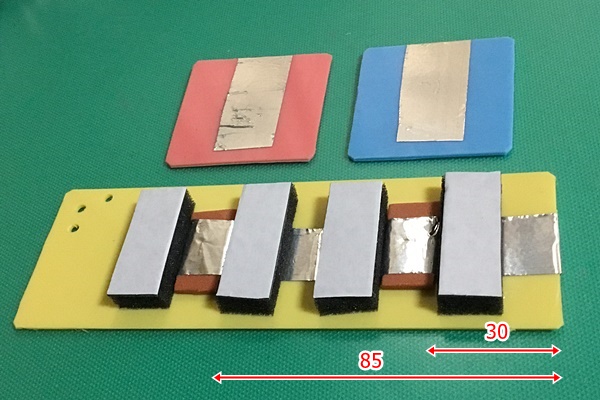

(5)長さ35mmに切った すきまテープを、 キズ防止シールの左右に貼る。
(6)すきまテープの上に、両面テープを貼る。
(7)幅20mm、長さ55mmに切ったアルミテープを小さいPPシートに縦に貼る。裏側に10mmぐらい折り曲げる。

(8)小さいPPシートのアルミテープの短い方を表にして、両面テープの剥離紙をはがして貼る。


●BDアダプタ

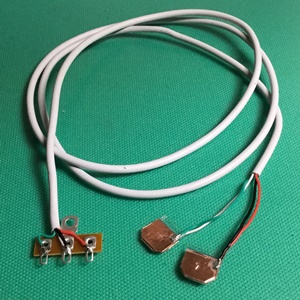

　２連のBDアダプタを製作します。４芯で柔軟性があり、抵抗値が低いケーブルが必要ですが、USB高速充電ケーブル(1m)を分解して使いました。

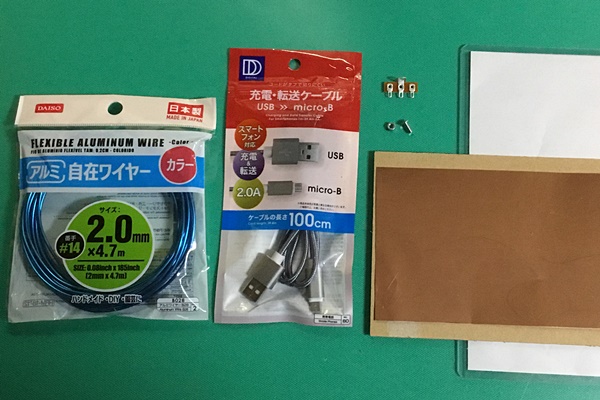

◆購入品
品目金額
【マルツ】ラグ板 縦型 2極 L-3552-2P43円
【Amazon】銅板 厚み0.1×365×100 707円/10
充電・転送ケーブル (Daiso)108円
アルミ自在ワイヤー 線径2mm (Daiso)108円/10
硬質カードケース（厚さ0.5mmの塩化ビニル）
M3ネジ、ナット、両面テープ、結束バンド
約300円

◆製作手順

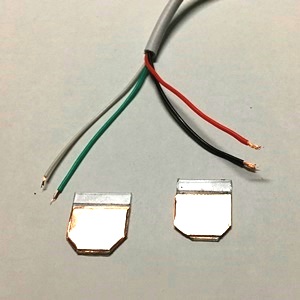

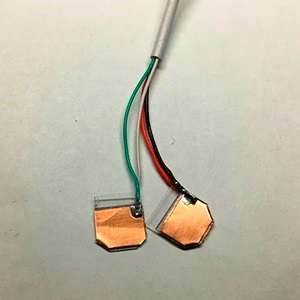

(1)ケーブルの両端のコネクタを切り落とし、外側のナイロンの編み込みを取り除く。カードケースから11x13mmに切り出し、裏表に両面テープで銅板を貼り付ける。黒と赤、白と緑の組でケーブルをはんだ付けする。

(2)中央に黒と白を、左右に赤と緑のケーブルをはんだ付けする。

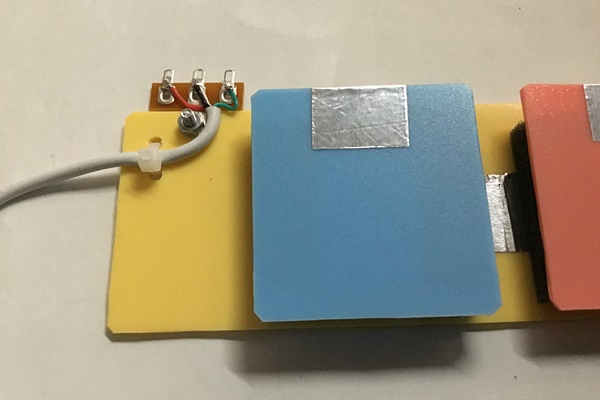

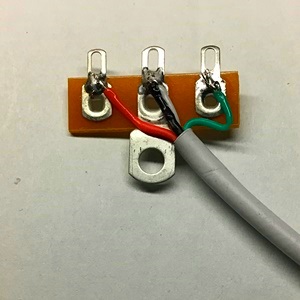

(3)ラグをM3ネジで固定して、ケーブルを結束バンドで固定する。

●使い方

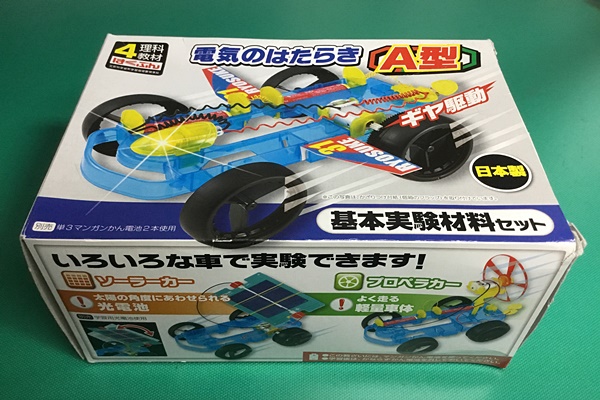

(1)４年生のはくぶん理科教材「電気のはたらき〔A型〕」を用意する。他にも、電池の並列配置ができる教材や玩具なら使えると思います。

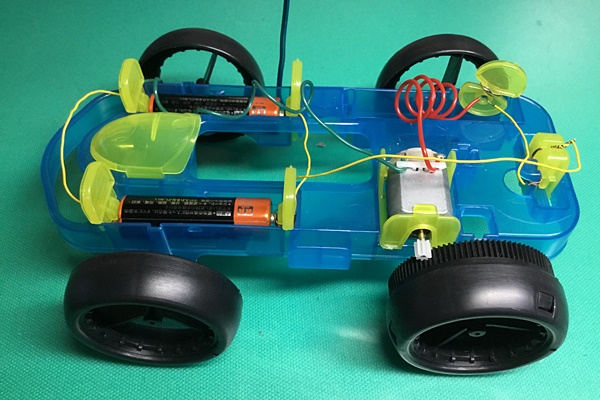

(2)乾電池を並列につなぐ。この時、乾電池は同じ方向を向いている。

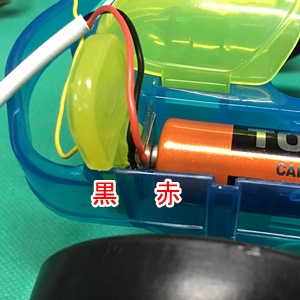

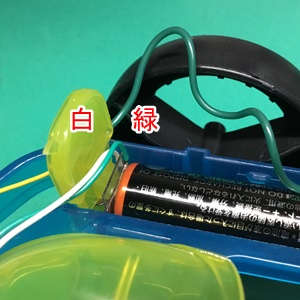

(3)片方に「白緑ケーブル」を挿す。もう一方に「黒赤ケーブル」を挿す。この時、電池側のケーブルは、緑と赤にする。さらに、どちらか一方の電池の向きを逆にする。

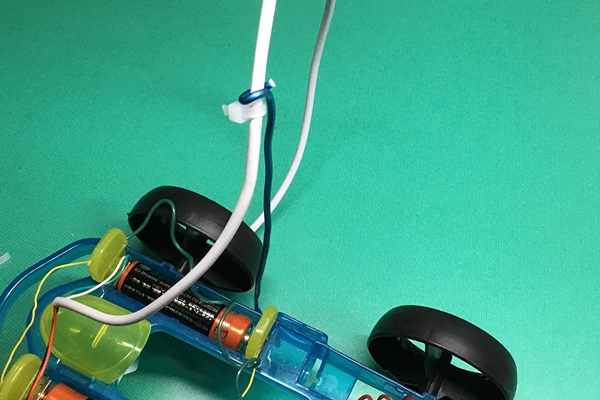

(4)車から上方に10～15cmの針金を出し、先端に輪を作りケーブルを通す。ケーブルの引っ張り止めを、輪の前に結束バンドで作る。

(5)中央のラグと右端の端子を黒ケーブルでつなぎ、左右のラグと２つのスイッチをつなぐ。

●注意事項と回路説明

　一方の乾電池を逆向きにしたまま、BDアダプタを引き抜くと、２個の電池をショートした回路になります。必ず、乾電池を同じ方向に戻してから、BDアダプタを抜いてください。

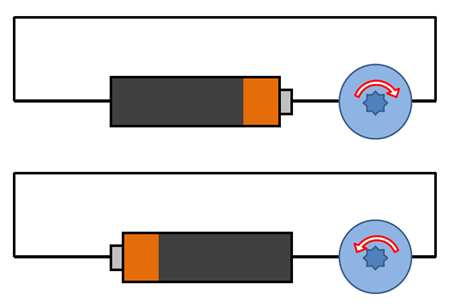

(1)１本の電池をモータに接続すると、右回転するとします。電池の向きを反対にすると、左回転します。

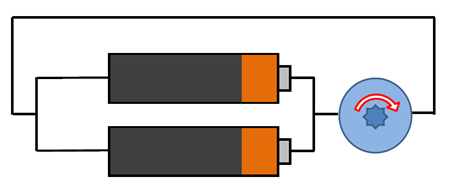

(2)並列接続はこれです。

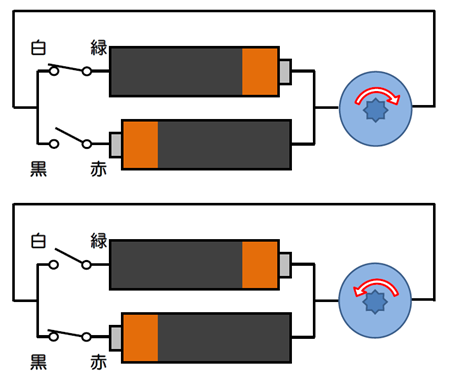

(3)並列接続の電池１本を反対向きにして、電池ごとにスイッチを付けます。すると、一方のスイッチを閉じると右回転、他方のスイッチを閉じると左回転するようになります。

●製作に必要な道具

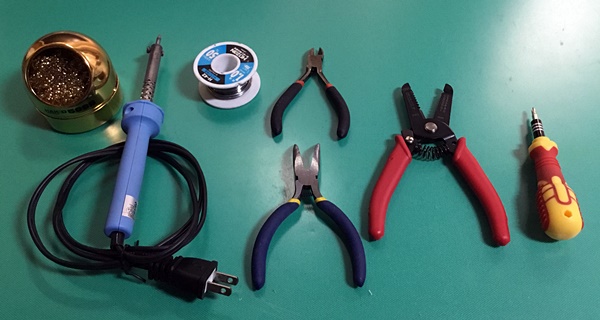

　左から、こてクリーナー、はんだごて、はんだ、ニッパ、ラジオペンチ、ワイヤーストリッパー、＋ドライバー
