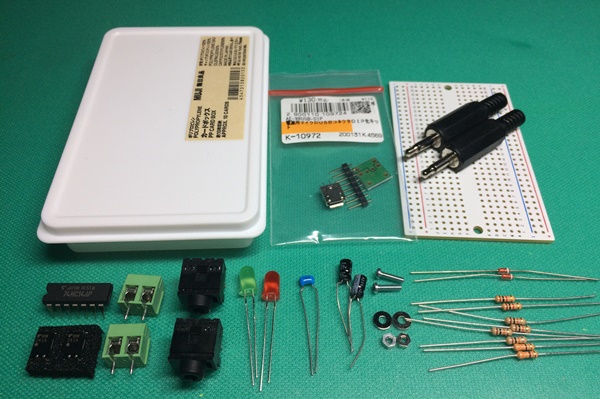

品名	個数	価格	備考

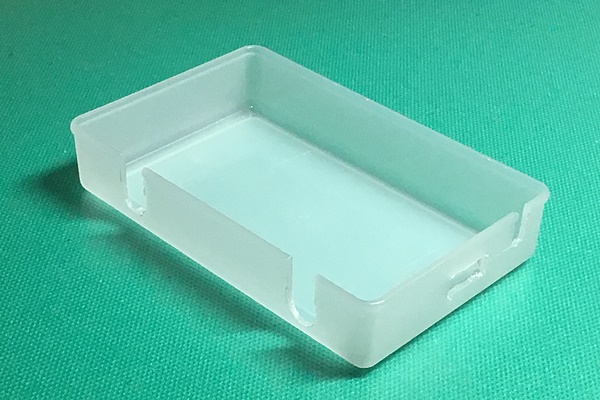

【無印良品】カードボックス	1	150円
【秋月】フォトリレーTLP241A	２	260円
【秋月】シュミットトリガインバーターTC74HC14AP	１	40円
【秋月】電源用マイクロＵＳＢコネクタＤＩＰ化キット	１	130円
【秋月】ユニバーサル基板（ブレッドボード配線パターンタイプ）	１	90円
【秋月】抵抗内蔵5mm赤色LED（5V用）　OSR6LU5B64A-5V	２	30円
【秋月】ターミナルブロック　２ピン（青）（縦）小	２	40円
【共立】φ3.5mm ステレオジャック 基板用 ブレッドボード対応	２	100円	【秋月】Dip化キット も可
【マルツ】3.5φモノラルプラグ [WTN03F1077]	２	119円
【Amazon】エーモン ダブルコード 0,2sq 4m 黒/白ライン	100cm	261円/4
【Amazon】ELPA スズメッキ線 φ0.4mm HK-SM04H	20cm	250円/25
抵抗 330Ω 2本、1kΩ 2本、10kΩ 2本、1MΩ 2本			330Ωは470Ωでも可
コンデンサー 0.1μF 3個、ダイオード 2本
結束バンド 2本、両面テープ、M2ネジ・ナット 2組
		約1,600円

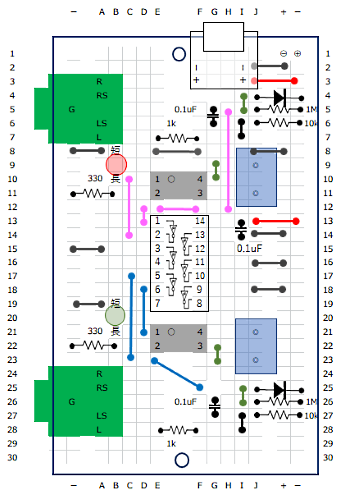

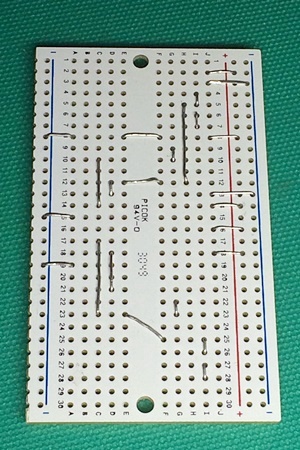

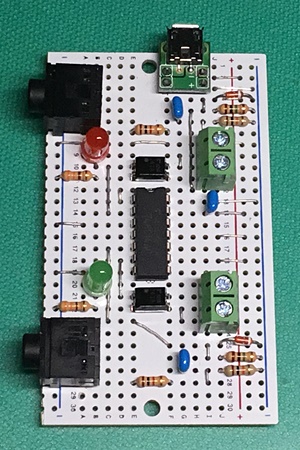

(1)ユニバーサル基盤にスズメッキ線で配線し、背の低い部品から順にはんだ付けをする。LED、ダイオードは部品の向きに注意をする。

(2)オーディオプラグにケーブルをはんだ付けする。反対側の端は、5mm程度被覆を剥き、予備はんだ（線材にはんだを染み込ませる）をして、線をまとめる。

(3)ケースに、microUSBコネクタ、オーディオプラグケーブル、オーディオジャックのための穴をあける。

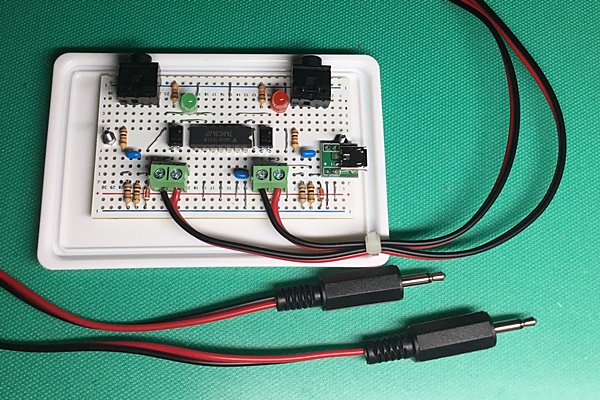

(4)基板を、白い蓋に両面テープとM2ネジで固定して、基板にGROVEケーブル、プラグのケーブルを接続する。ケースの内部で結束バンドを留める。

　USBコネクタを持つ5Vの電源が必要です。

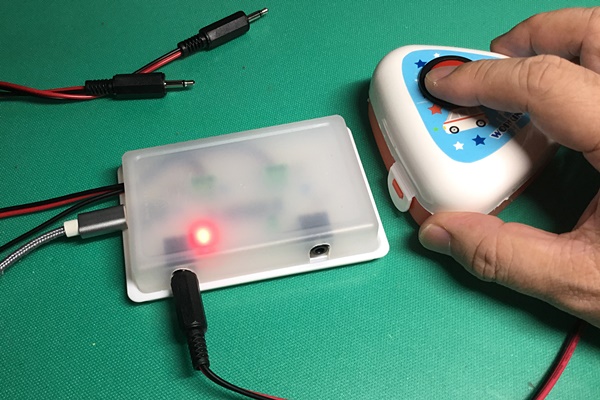

【まほろば】3.5mmオーディオプラグ出力タッチセンサー その１
