【まほろば】親指スイッチ20

親指スイッチ20

投稿者：マーチン　 2021年4月13日　
カテゴリ：上肢障碍者向け::スイッチとおもちゃ

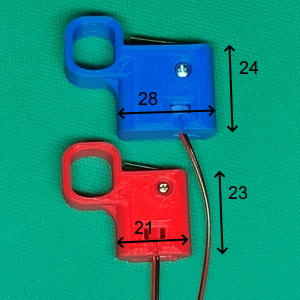

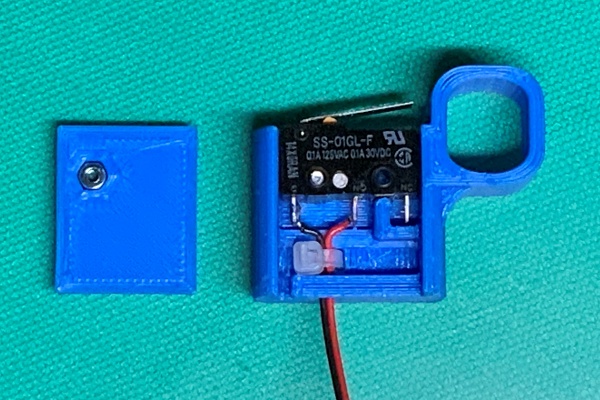

マイクロスイッチ D2F-FL の作動力は25グラム重で十分に小さいですが、もっと作動力の軽いマイクロスイッチ（オムロン SS-GLシリーズ）を使えるように寸法を変更（大きく）しました。

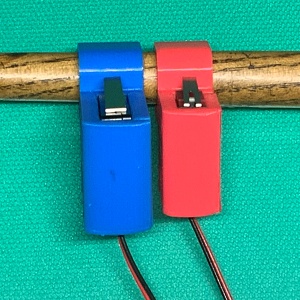

※作動力をもっと軽くしたいなら、「【まほろば】親指スイッチ20T」をお勧めします。

●使い方

　　

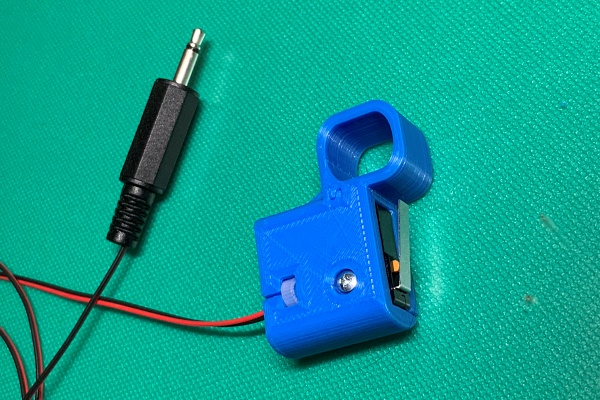

　保持具の穴に、人差指を第１関節まで差し込み、中指を軽く添え、親指でスイッチを押した時に回転してしまうのを中指が抑える形に装着します。
　Φ3.5mmのオーディオプラグ(モノラル)を挿して使用するスイッチインターフェースで使えます。
　改造したおもちゃやBDアダプターに使うには、マイクロスイッチの選定に注意が必要です。

●購入品

品名	個数	価格
【モノタロウ】オムロンマイクロスイッチ SS-01GL-E または【モノタロウ】オムロンマイクロスイッチ SS-01GL-F または【モノタロウ】オムロンマイクロスイッチ SS-5GL-F	1	186～252円
【マルツ】3.5φモノラルプラグ [WTN03F1077]	1	59円
【Amazon】協和ハーモネット細径2心並列線赤/黒 5m KFC 0.1SQ X 2C 5m	1m	443円/5
M2×12ネジ、M2ナット、結束バンド2.5mm幅以下

		約 430円

●マイクロスイッチ仕様

項目	SS-01GL-E	SS-01GL-F	SS-5GL-F
定格通電電流	0.1A	0.1A	5A
動作に必要な力	最大 0.08N ≒ 8グラム重	最大 0.16N ≒ 16グラム重	最大 0.16N ≒ 16グラム重
最小適用負荷	DC5V 1mA	DC5V 1mA	DC5V 160mA
OMRONサイト	SS-01GL-E	SS-01GL-F	SS-5GL-F

　改造したおもちゃやBDアダプターには、0.5～1Aの電流が流れる可能性のあるので、定格電流が0.1A である SS-01GL-E や SS-01GL-F は使わないでください。一度で壊れるのではなく、メーカーが謳っている耐久回数が保証されないという意味です。リスクを理解の上でのご使用は構いません。このような用途には、SS-5GL-F をお勧めします。
　逆に、スイッチインターフェースで使用すると、数十mAの電流しか流れないので、SS-5GL-F では、最小適用負荷未満の電流での使用の繰り返しで接触不良となることもありえます。（参照：【OMRON】マイクロスイッチの最小適用負荷）

●3Dプリンタ

◆製作環境

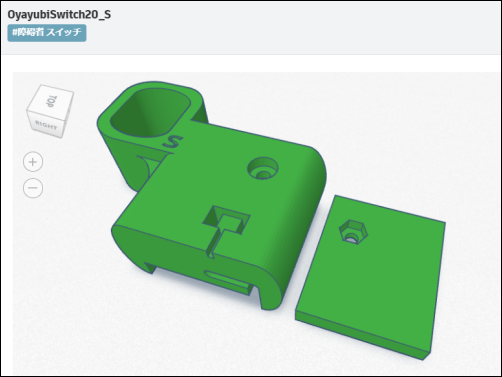

3DCAD	AUTODESK TINKERCAD
スライサー	FlashForge Flash Print
3Dプリンタ	FlashForge Adventure 3
フィラメント	【Amazon】ToAuTo 3Dプリンター用フィラメント PLA+ 1.75 mm
