あごで押すスイッチ その１

投稿者：マーチン　 2018年12月31日　
カテゴリ：上肢障碍者向け::スイッチとおもちゃ

　先日の未来を開く支援技術セミナー（ATM56） の相談会で、手や足の筋力が非常に弱くてスイッチが押せない子が、あごだけは自由に動かせそうだったので、あごで押すスイッチを作ってみました。若い女の子なのでおしゃれな仕上がりに気を付けました。枕ではなく、腕や足に取り付けるのにも使えます。micro:bit スイッチインターフェースを近くに付けて、Bluetooth で飛ばしてもいいです。
　今時期はいいけど、夏場は暑いので、保冷材ポケットが必要かもしれません。
　ここで使った「低反発ネックピロー」は、自宅に一番近いダイソーで見つけて購入しましたが、他店では見かけません。もしや入手が難しいのかも。

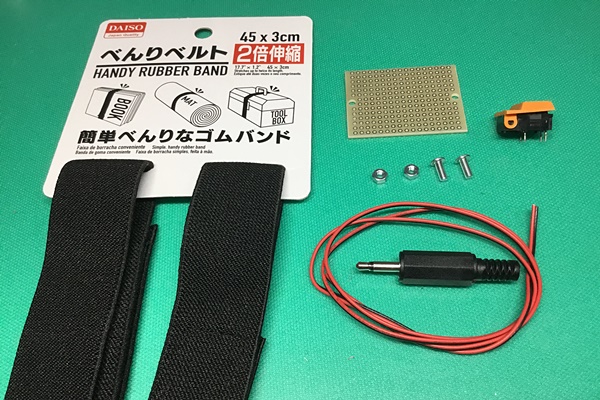

●購入物

品目金額
【マルツオンライン】3.5φモノラルプラグ80円
【秋月電子】ユニバーサル基板 36x47mm30円
タクトスイッチ (名古屋大須のボントン)?
リード線 600mm
M3×10 のネジ、ナット 2組
べんりベルト108円/2
低反発ネックピロー(Daiso)432円


●製作手順

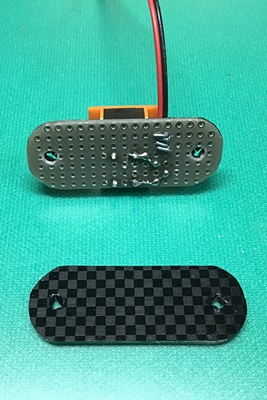

(1)基板を半分に切って、両端にφ3.2mmの穴をあけ、角を丸く削る。
(2)基板の片面に、「カーボン調シート」を貼る。【まほろば】スイッチ製作３ (４ボタン用と足操作用)の端切れ。
(3)タクトスイッチを基板にはんだ付けし、被覆を長めに剥いたリード線を使って配線する。
(4)２箇所で、針金を使ってリード線を基板に固定する。

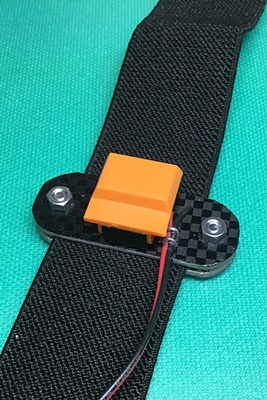

(5)ゴムベルトを基板で挟んで、ネジを締める。


●使い方

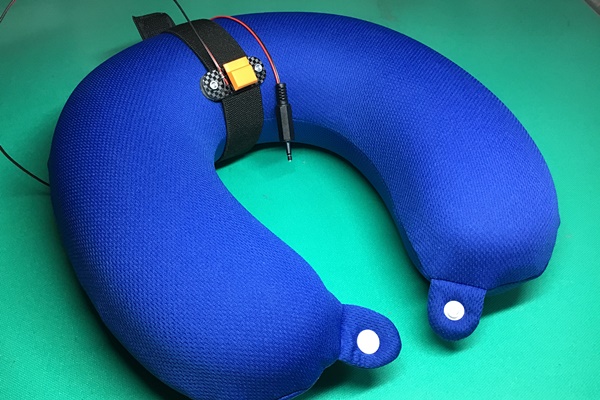

　U字型のネックピローに巻き付けて、通常と逆の向きで使います。
　同じものをあと２個作って、左右に付ければ、３つのスイッチが使えるかもね。そうなったら、枕の低反発スポンジをくりぬいてスイッチインターフェースを埋め込むのがよさそう。
