micro:bit で電子オルゴール その３

投稿者：マーチン　 2020年5月9日　
カテゴリ：障碍者全般::micro:bit

　自分の好きな楽譜を入力する手法を使い、電子オルゴールを作りました。最低限は、micro:bit本体と100均スピーカーとちょっとの部品があれば実行できます。また、それらがなくても、シミュレーターで動作を確認することができます。



iPad (iOS 13.4.1)、Safari で実行

●使い方

(1)プログラムがスタートするとハートが表示されます。
(2)停止中に、Aボタンを押すと、演奏が開始します。
(3)演奏中に、Aボタンを押すと、次の曲の演奏が始まります。
(4)演奏中に、Bボタンを押すと、”R”と表示され繰り返し演奏になります。
(5)繰り返し演奏中に、Bボタンを押すと、演奏が停止します。
(6)Aボタンのかわりに、黄ボタン、左センサー、Bボタンのかわりに、青ボタン、右センサーが使えます。

●つなぎ方

◆その１

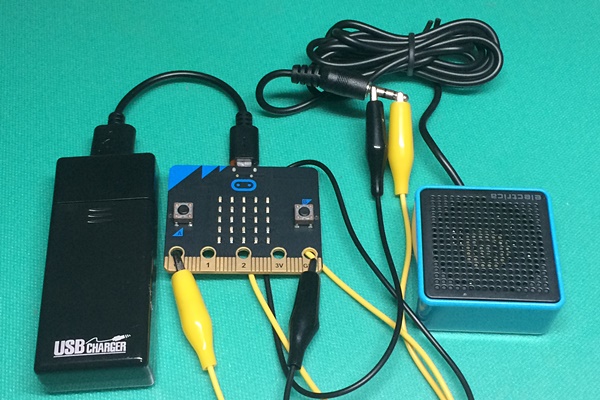

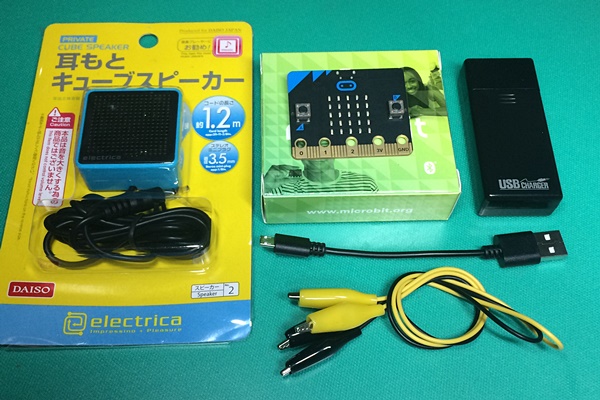

必要なもの：micro:bit、100円スピーカー、100円電池式モバイルバッテリー、USBケーブル、ワニグチクリップ2本

(1)micro;bit のP0と スピーカーの先端をワニグチクリップでつなぐ。
(2)micro;bit のGNDと スピーカーの根元をワニグチクリップでつなぐ。
(3)micro;bit と 電池式モバイルバッテリー をUSBケーブルでつなぐ。


・使用しない時は、モバイルバッテリーのUSBコネクタを外してください。
・USB仕様のAC充電器やPCのUSBポートを電源にすることもできます。
・音は小さいです。

◆その２
必要なもの：
micro:bit スイッチインターフェース(第１世代、第２世代)
【まほろば】micro:bit でスイッチインターフェース製作（電子工作）
【まほろば】micro:bit でスイッチインターフェース製作（ちょっと変更）
【まほろば】micro:bit スイッチインターフェース（第２世代 改訂版）
【まほろば】3ボタンスイッチ
【Daiso】300円スピーカー、【Seria】電池式モバイルバッテリー

(1)スピーカーのUSBコネクタをモバイルバッテリーに挿す。
(2)スピーカーのプラグを、P0ジャックに挿す。
(3)ボタンからの黄色と青色のプラグを、P1、P2ジャックに挿す。


・モノラルジャックのため、片方のスピーカーからしか音は出ませんが、大きな音です。
・使用しない時は、モバイルバッテリーのUSBコネクタを外してください。

◆その３
必要なもの：
【まほろば】micro:bit スイッチインターフェース（第２世代 改訂版）
【まほろば】Groveコネクタのデュアルスイッチユニット その２
【Daiso】300円スピーカー、【Seria】電池式モバイルバッテリー

(1)スピーカーのUSBコネクタをモバイルバッテリーに挿す。
(2)スピーカーのプラグを、P0ジャックに挿す。
(3)デュアルスイッチのGROVEケーブルを、GROVEコネクタ（P2、P16）に挿す。


・モノラルジャックのため、片方のスピーカーからしか音は出ませんが、大きな音です。
・使用しない時は、モバイルバッテリーのUSBコネクタを外してください。

●プログラム

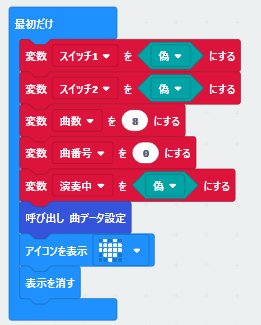

◆初期設定
変数：曲数 をここで設定

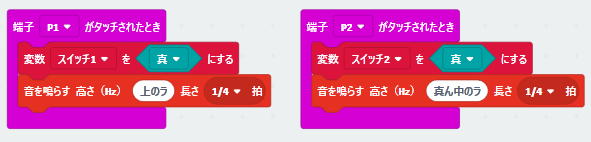

◆ボタン、外付けのスイッチ

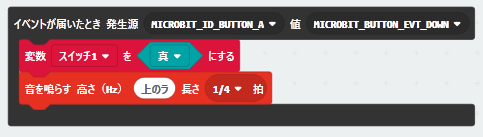

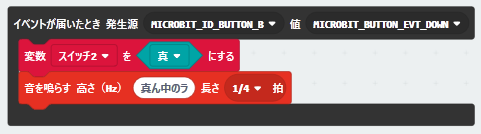

イベント処理を使用して、ボタンを押した時に変数：スイッチ1 または スイッチ2 を変更する。
※厳密に言うと、外付けのスイッチは、離した時に反応する。




◆ボタン、外付けのスイッチ

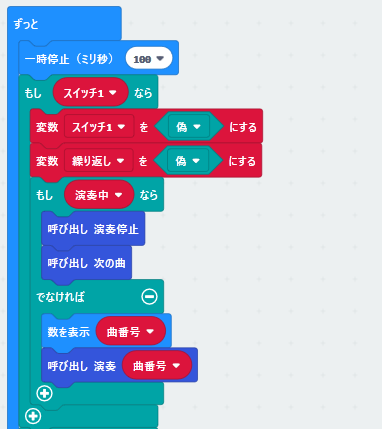

スイッチ１(Aボタン、黄ボタン) を押した時の処理

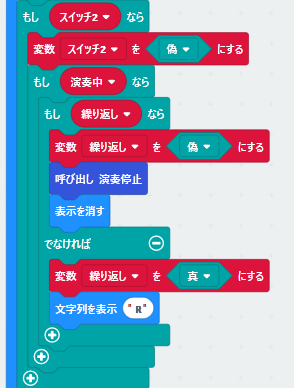

スイッチ２(Bボタン、青ボタン) を押した時の処理


繰り返し演奏の処理

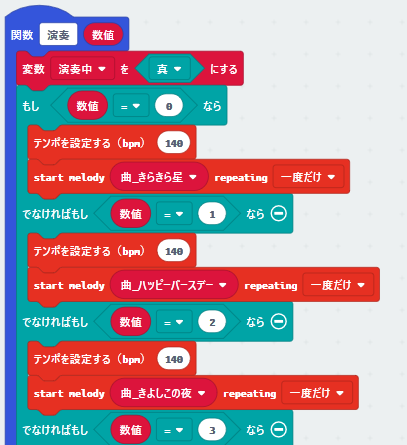

◆曲の選択（一部）

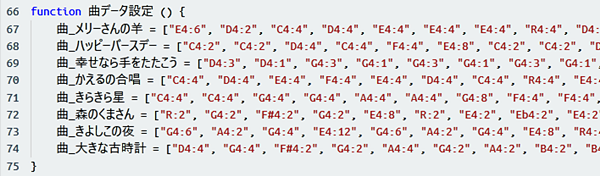

◆曲データ（一部）


◆全リスト
（外部ボタン用）　　　公開URL： https://makecode.microbit.org/_iV2J3jaK2aFJ
（デュアルスイッチ用） 公開URL： https://makecode.microbit.org/_JMLXqt8qmP41

　URLを開いて、[▶シミュレーター] に切り換えると、再現できます。
Windows PC：○ Microsoft Edge、○ Google Chrome
iPad ：○ Safari、× Facebook、× Chrome
iPhone：× Safari、× Facebook、× Chrome

・iPadをお使いで Facebook でURLを開いたときは、[…] から [Safari で開く] を選択してください。

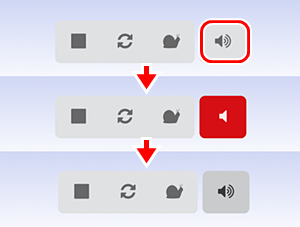

・音が出ない時は、スピーカーアイコンを押して直してみてください。

●電源

(1)乾電池式モバイルバッテリー
　　下図右は、Seria で購入。片山利器製。
　　電圧5V、電流 約300mA(電源3.0V時）。
　　エネループ使用時 電流 約200mA。
　　【ビックカメラ】モバイルバッテリー [乾電池タイプ] でも買えます。
(2)充電用ACアダプタ
　　下図左は、古いデジカメ用の充電器。
　　電圧5V、電流550mA
(3)PCのUSBポート
　　USB1.1、2.0規格では電流500mA

　ご注意：モバイルバッテリーの多くは、小電流では充電完了と判断してしまうため(?)に、供給をストップします。このため、今回の目的では使用できません。最初は使えていても、数分経つと切れる場合があります。
